SOLIDWORKSを使っていて、円柱形状上や球体形状上にカットしたいとき、方法がわからなくて困ったことはありますか？
円柱側面や球体上はスケッチ作成時の面として選択できないため、カットするためのスケッチを作成することができず、困ったことがある経験をした方は多いのではないでしょうか。
本記事では、SOLIDWORKSで円柱形状上や球体形状上にカットする方法を紹介します。作成したい形状に合わせて使い分けてみてください。
- 経歴: 高専（機械）→大学（機械）→メーカー就職（2020年～）
- 現在の仕事: 外装設計、板金設計
- 使用ツール: SOLIDWORKS（学生時代から愛用）
- 趣味: 3DプリンターでのDIY
- SOLIDWORKSで円柱形状や球体形状にカットする方法
方法①：スイープカット
スイープは作成したい形状の断面スケッチを作成し、断面スケッチをパスに沿って押し出す機能です。パスもスケッチで作成します。

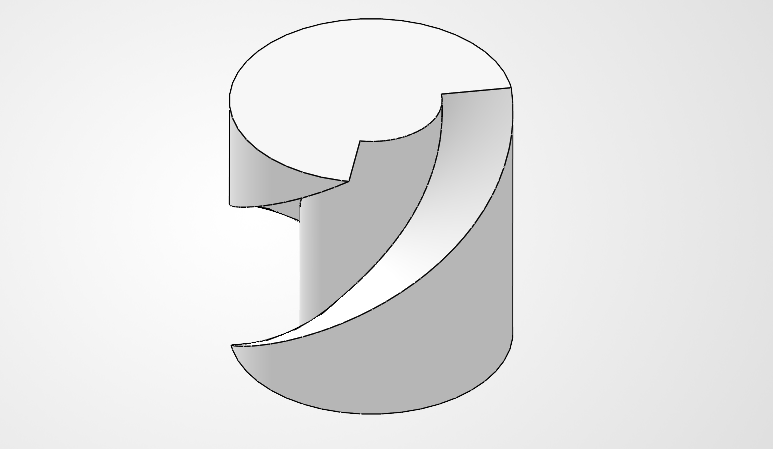

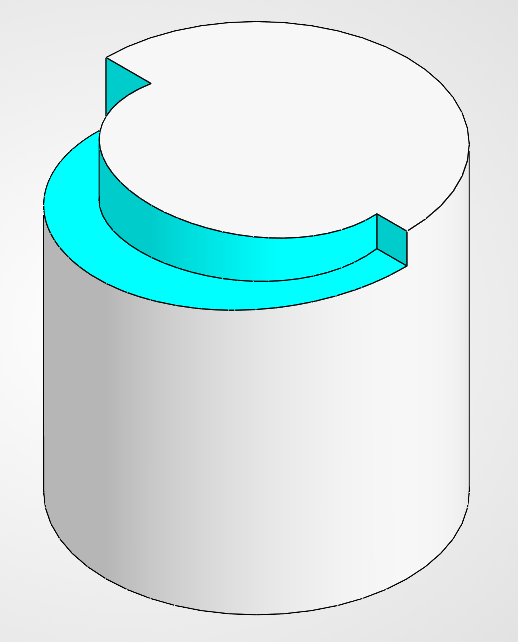

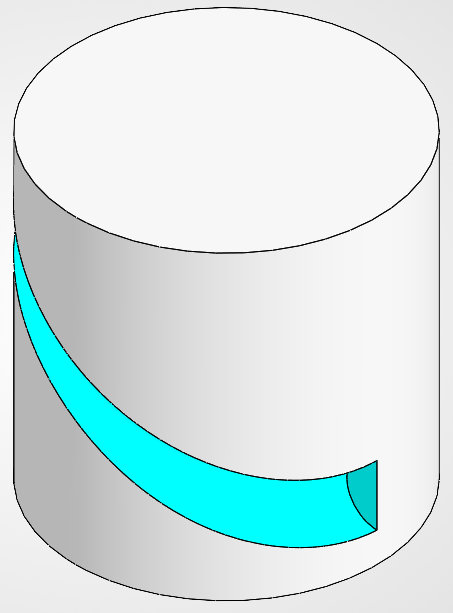

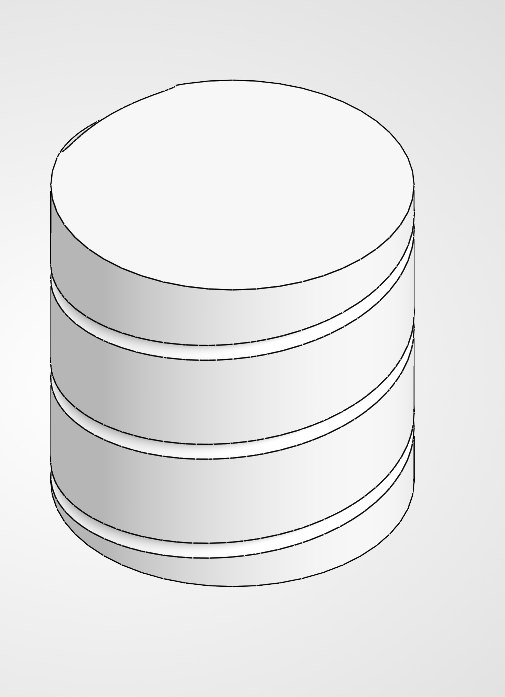

スイープカットは反対に、パスに沿った断面スケッチの形状にカットする機能です。スイープカットを用いることで、下図のようなカットをすることができます。詳しい方法は、動画をご覧ください。
方法②：ロフトカット
ロフトは作成したい形状の断面スケッチをいくつか作成し、断面スケッチ同士を繋げることで形状を作成する機能です。断面は同じ形状でなくてもよいです。

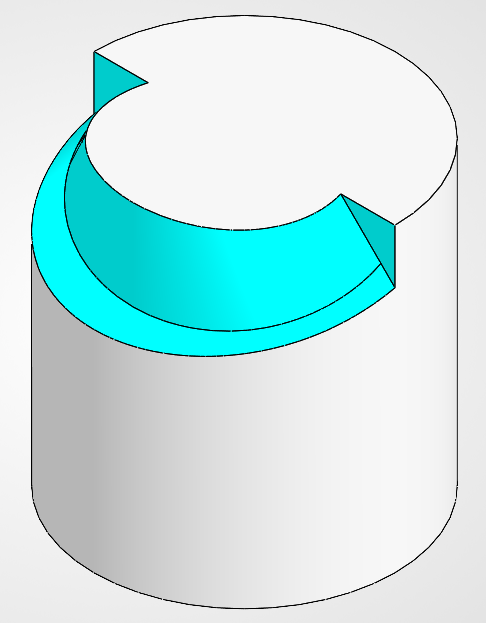

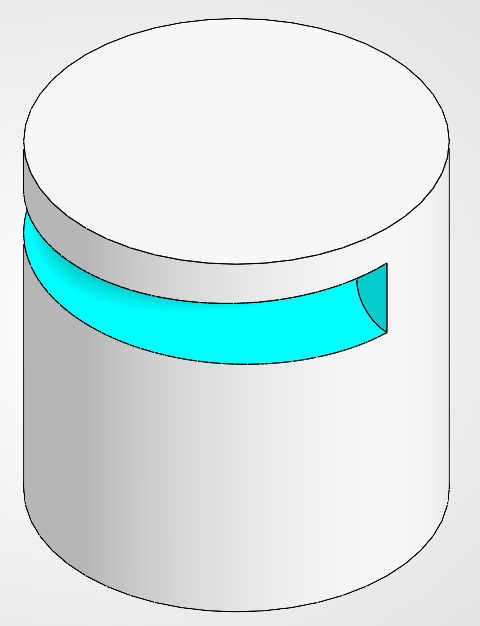

ロフトカットは反対に、繋げた断面スケッチの形状でカットする機能です。ロフトカットを用いることで、下図のようなカットをすることができます。詳しい方法は、動画をご覧ください。
方法③：押し出しカット
押し出しカットで円柱形状上にカットする場合、カットの方法によって形状の出来上がりが2パターンあります。

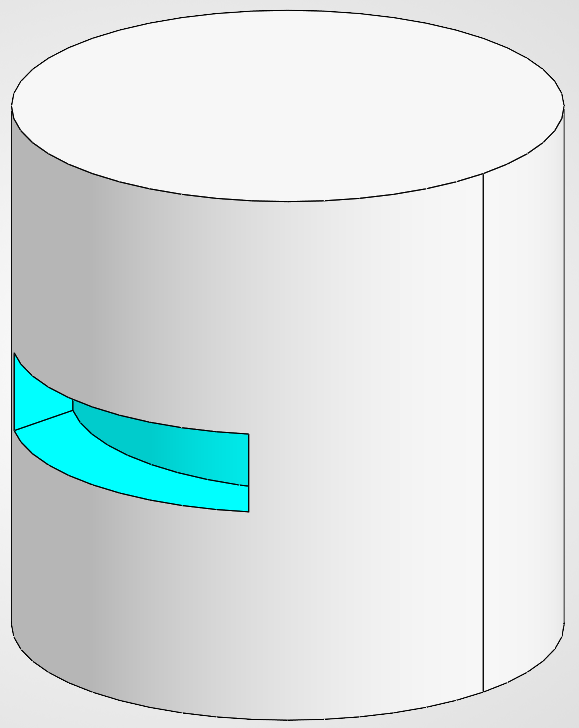

- 円柱側面に正接するスケッチを作成し、そのスケッチを使用して押し出しカットした場合、下図の押し出しカット①のようなカットになる。

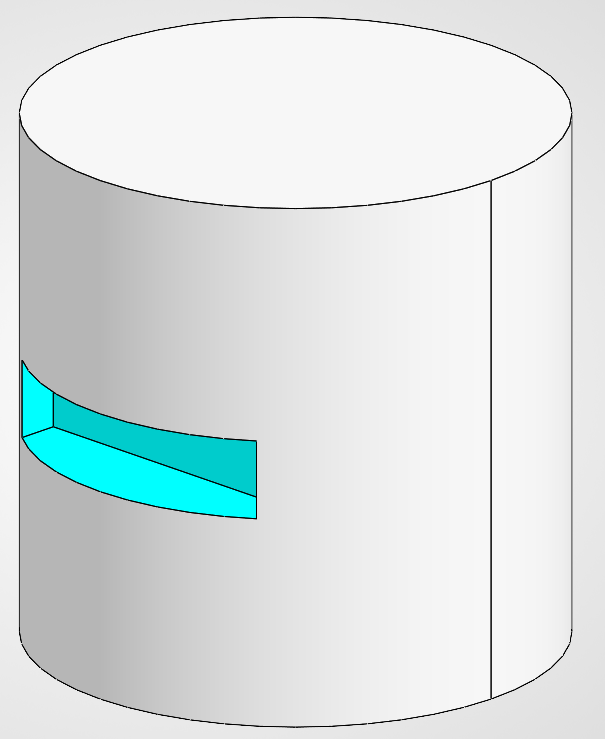

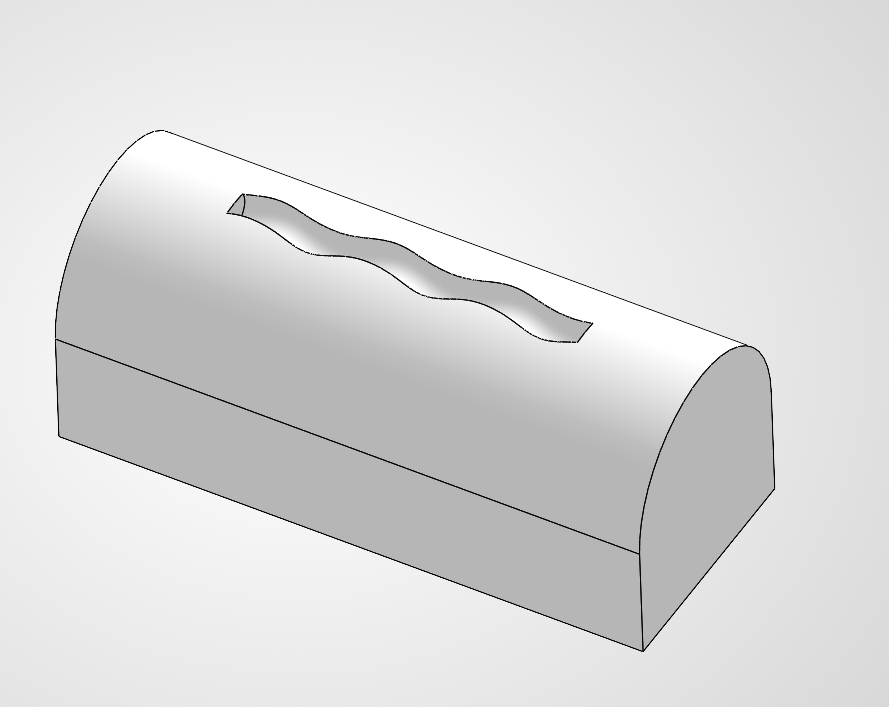

- 押し出しカットのオプションを用いた場合、下図の押し出しカット②のように、円柱形状に沿ったカットになる。
円柱形状に沿ったカットができるかできないかの違いです。詳しい方法は、動画をご覧ください。
まとめ

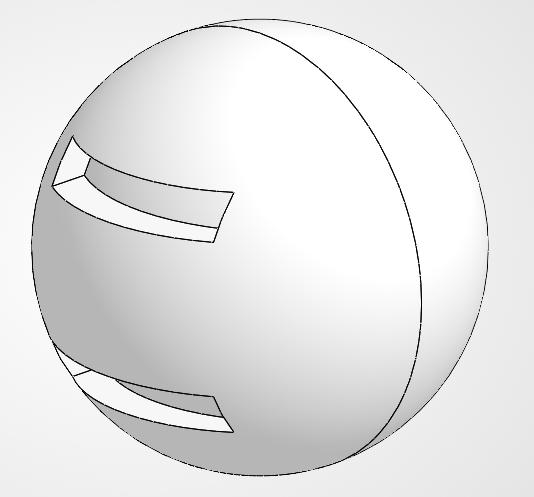

本記事では、SOLIDWORKSで円柱形状や球体形状上にカットする方法を紹介しました。図では円柱形状上にカットしたものが多かったですが、球体形状上にカットすることも可能です。作成したい形状に合わせて使い分けてみてください。
