メイクや身だしなみを整えるときに必須の鏡ですが、デスクの上に置くとスペースを取って邪魔になりますよね。
そこで、「使うときだけサッと展開できて、使わないときは折りたためる構造」を有した鏡を置く台をSOLIDWORKSで設計し、3Dプリンターで自作しました。
鏡を浮かせて設置できるため、机の上のスペースを空けることができ、限られたデスクスペースを有効活用することができます。鏡スタンドの自作を考えている方の参考になれば幸いです。
- 鏡を浮かせて設置できる鏡スタンドの自作方法
- 経歴: 高専（機械）→大学（機械）→メーカー就職（2020年～）
- 現在の仕事: 外装設計、板金設計
- 使用ツール: SOLIDWORKS（学生時代から愛用）
- 趣味: 3DプリンターでのDIY
3Dプリンターで自作した鏡を置く台

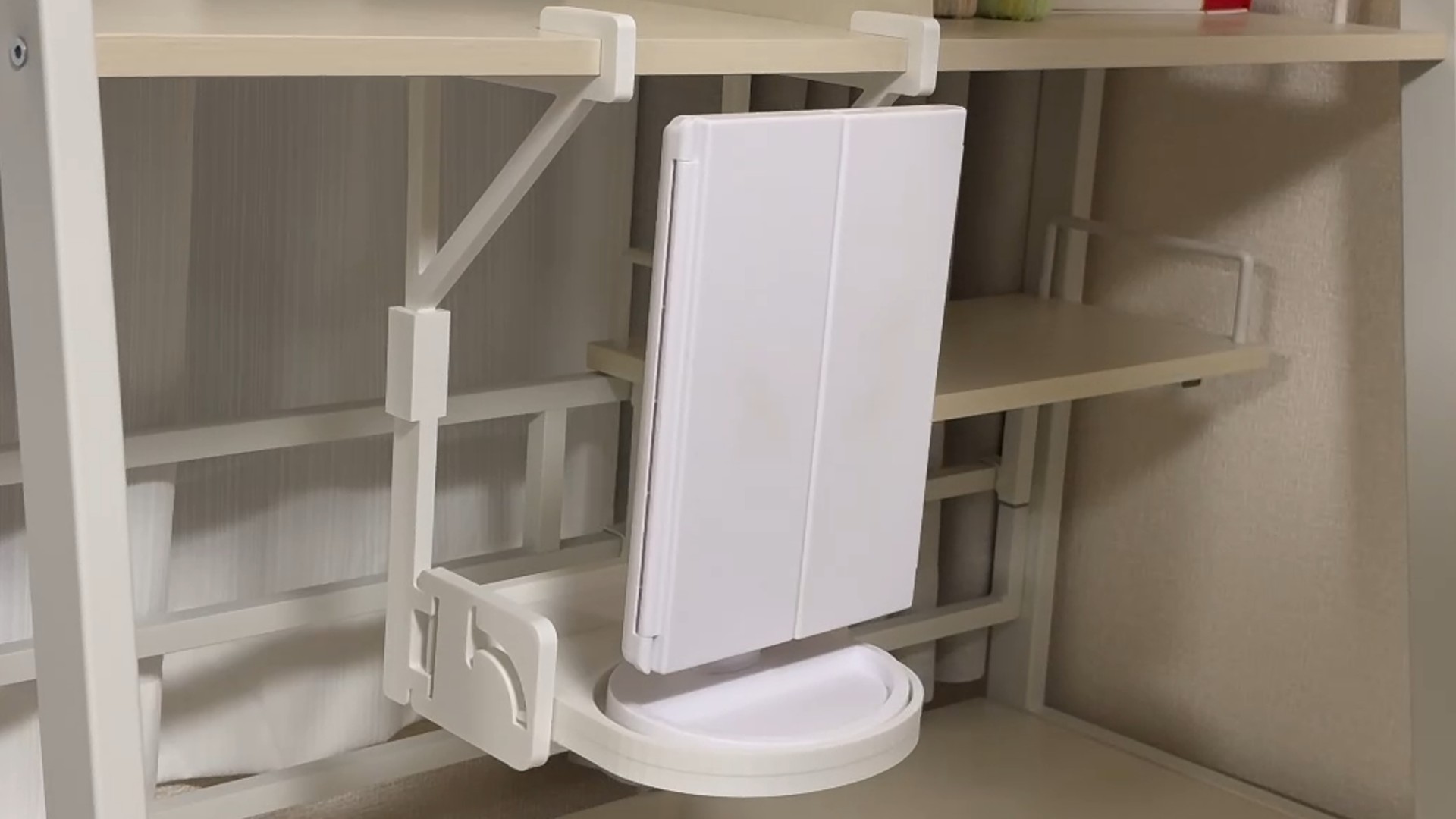

自作した「鏡を置く台」がこちらです。

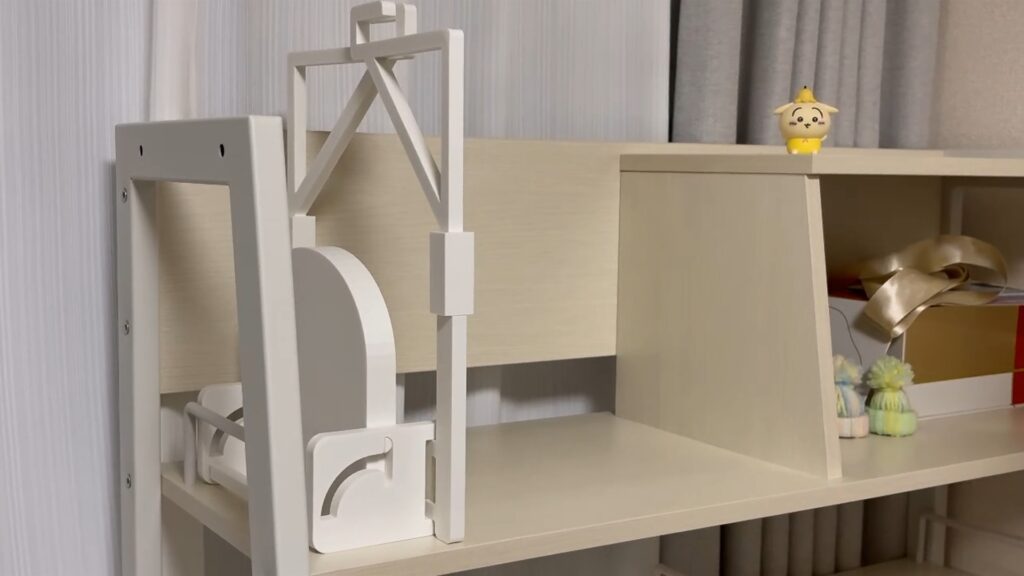

使用していないときは折り畳んでコンパクトに収納でき、使用するときは展開して鏡を設置することができます。机の台にスタンドのフックを引っ掛けることで、鏡を机の上から浮かせて設置することができます。
実際に動かしている様子はこちらの動画からご覧ください。
鏡を置く台の製作工程
ここからは鏡を置く台の製作工程を紹介します。
鏡を置く台の製作に使用したツールは下記の３点です。
- 3DCADソフト：SolidWorks(個人用のライセンス)
- 3Dプリンター：Bambu lab A1 mini
- スライサーソフト：Bambu Studio
製作工程の詳細については以下に記します。
SolidWorksの個人用アカウントについては、こちらの記事で紹介しています。
初めての3Dプリンター購入を考えていて、どの機種を買ったらいいか迷っている場合、この3Dプリンターを購入すれば間違いないです。
ポチップ
SOLIDWORKSで設計

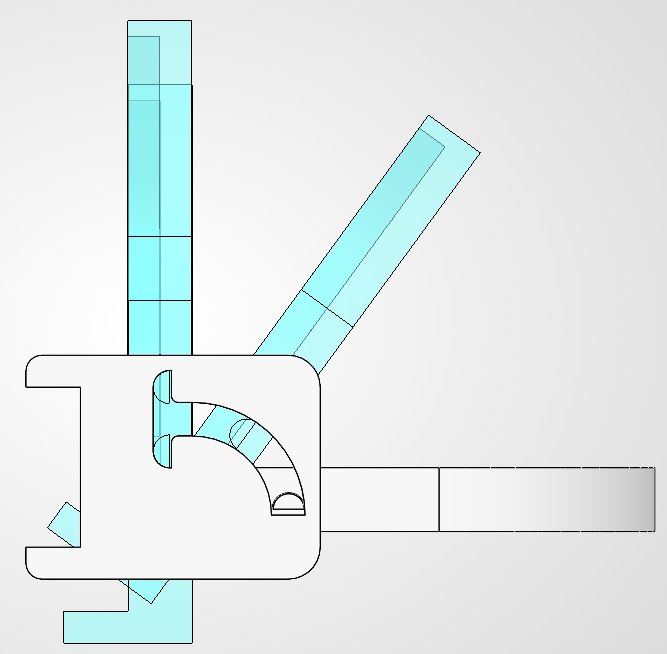

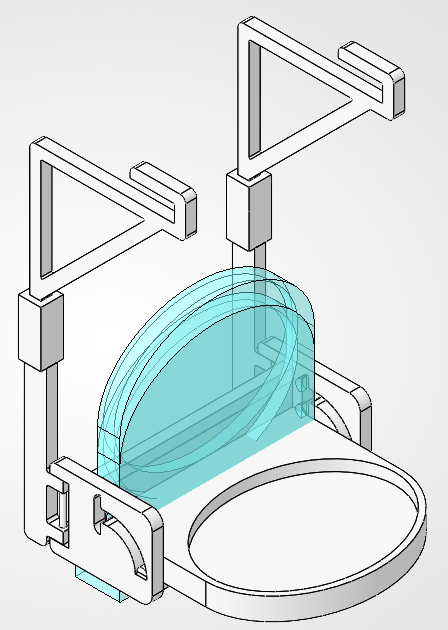

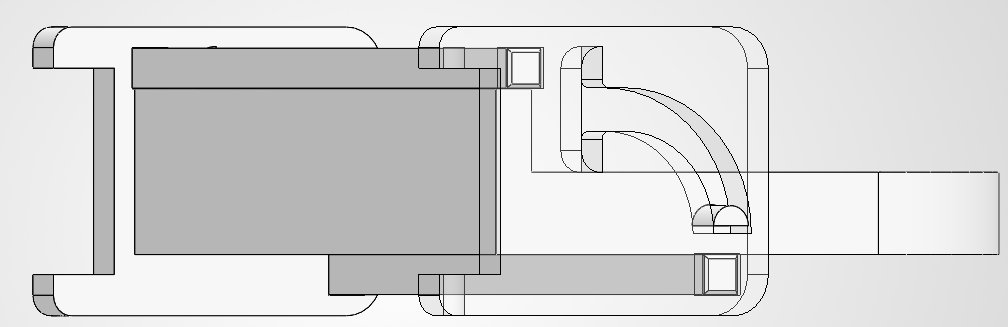

SOLIDWORKSで設計をしました。エンペローブ機能を使いながら、鏡を置く部分が側板のガイドに沿って動いたときに、干渉するところがないかチェックします。また、鏡を置く部分がガイドに沿って動くように合致をかけて、動きをチェックします。
各部品の形状はサポート材なしで造形できるようになっています。

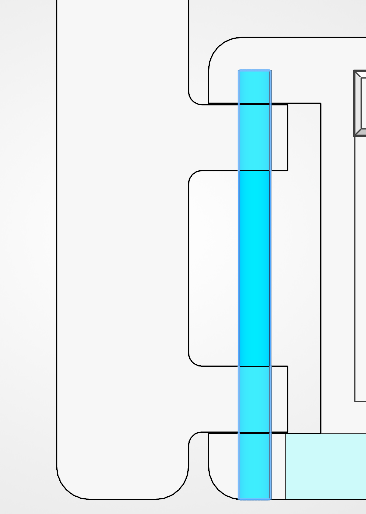

回転部は、画像のように1本シャフトを通しています。通し方は、内側のコの字になっている穴はシャフト径よりも0.5mm以上大きくします。大きくしすぎるとカタカタするので注意します。外側のコの字の穴もシャフト径よりも0.5mm以上大きくします。上側の穴とシャフトを接着剤で固定することで、内側のコの字が回転できるようになります。
接着剤以外の方法では、外側コの字の上側の穴を、シャフト径よりも0.3mmほど小さくし、ハンマー等で叩いてシャフトを入れることで、接着剤同様にシャフトが固定されるので、内側のコの字が回転できるようになります。

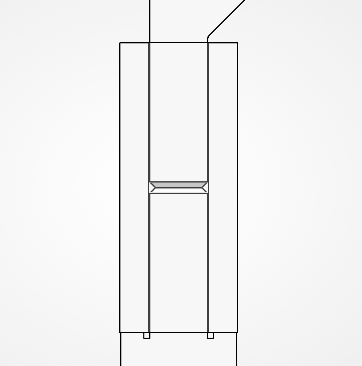

フックから下に伸びている棒は、角ジョイントで繋げて伸ばしています。角ジョイントに入るところの棒の角は面取りを入れることで、角ジョイントの角穴に入りやすくなります。

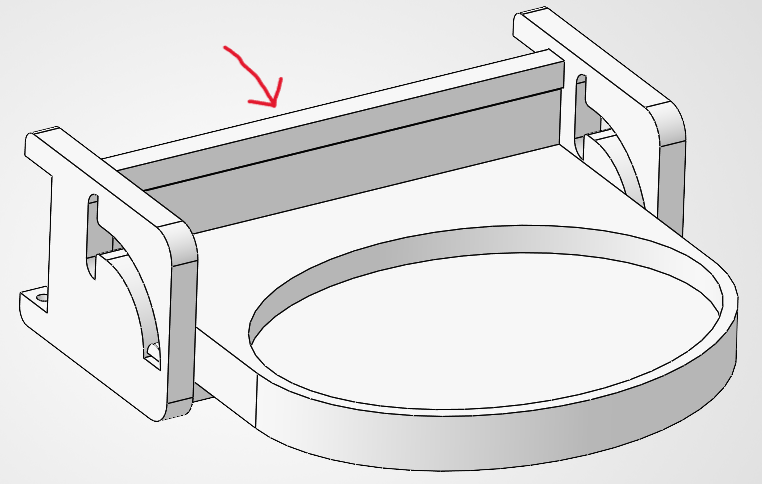

下図赤矢印の梁部品は、2つの側板を繋げる役割と、鏡を置くところの展開をストップさせるストッパーとしての役割もあります。
3Dプリンターで印刷
SolidWorksでモデリング後、Bambu lab A1 miniで出力するまでの工程は以下の通りです。
- モデリングしたファイルをSTLデータに変換する。
- 変換したSTLデータをBambu Studioに取り込む。
- Bambu Studioのスライス設定を確認したのち、3Dプリンター用の印刷データを作成する。
レイヤー高さ：0.2mm - Bambu lab A1 miniにBambu Studioで作成した印刷データを送って出力する。

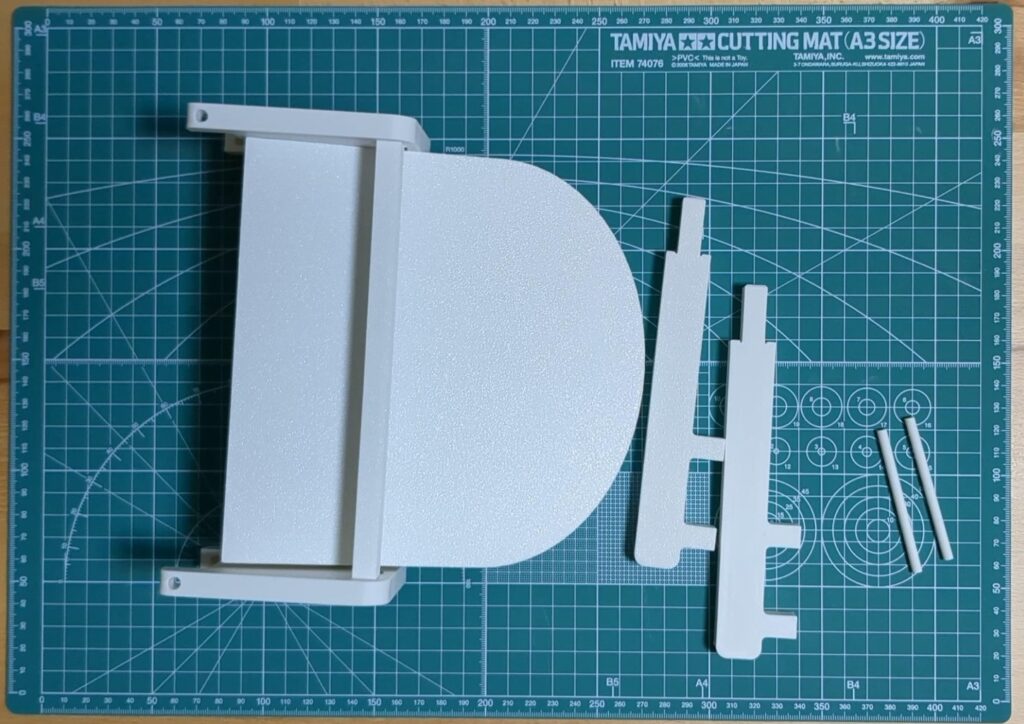

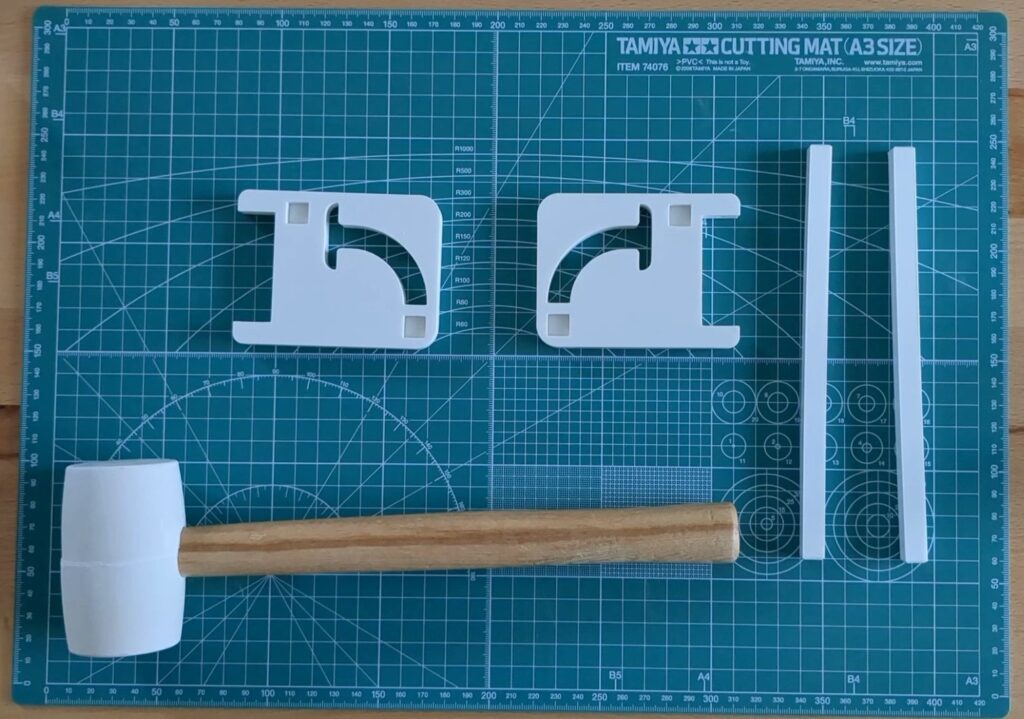

印刷した部品はこちらです。(組みあがったユニットが写り込んでいます。)
使用したフィラメントはこちらになります。下記リンクはスプール付きですが、詰め替え用のスプールなしタイプもあります。
ポチップ
↓スプールなしタイプ
ポチップ
組立

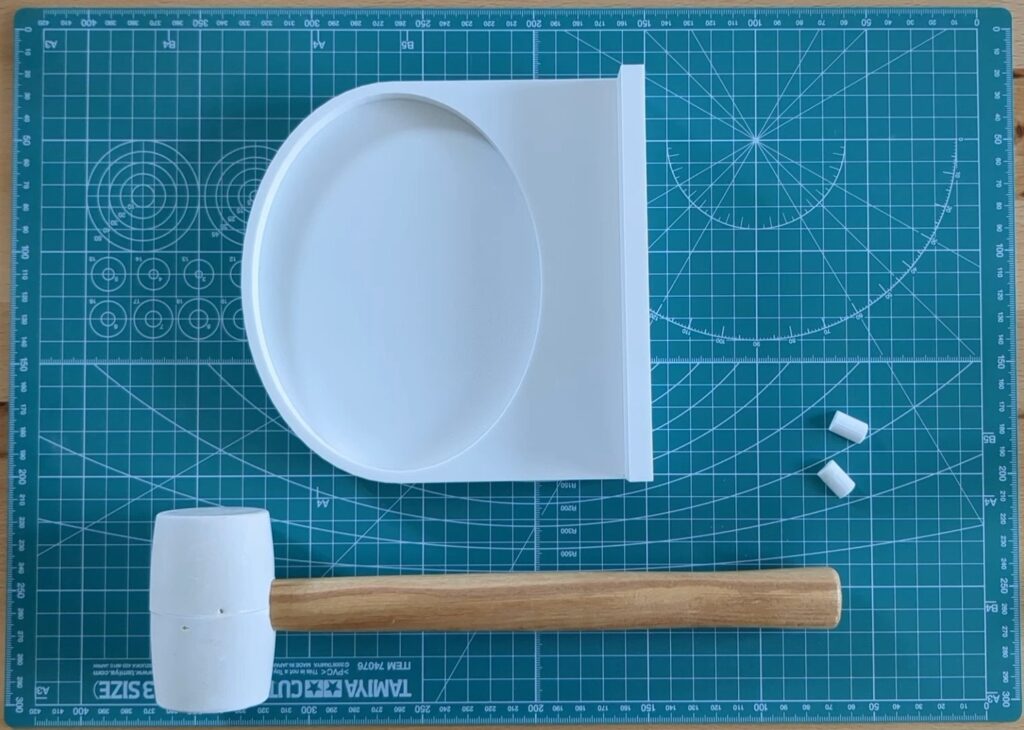

3Dプリンターで印刷した部品を組み立てて完成です。

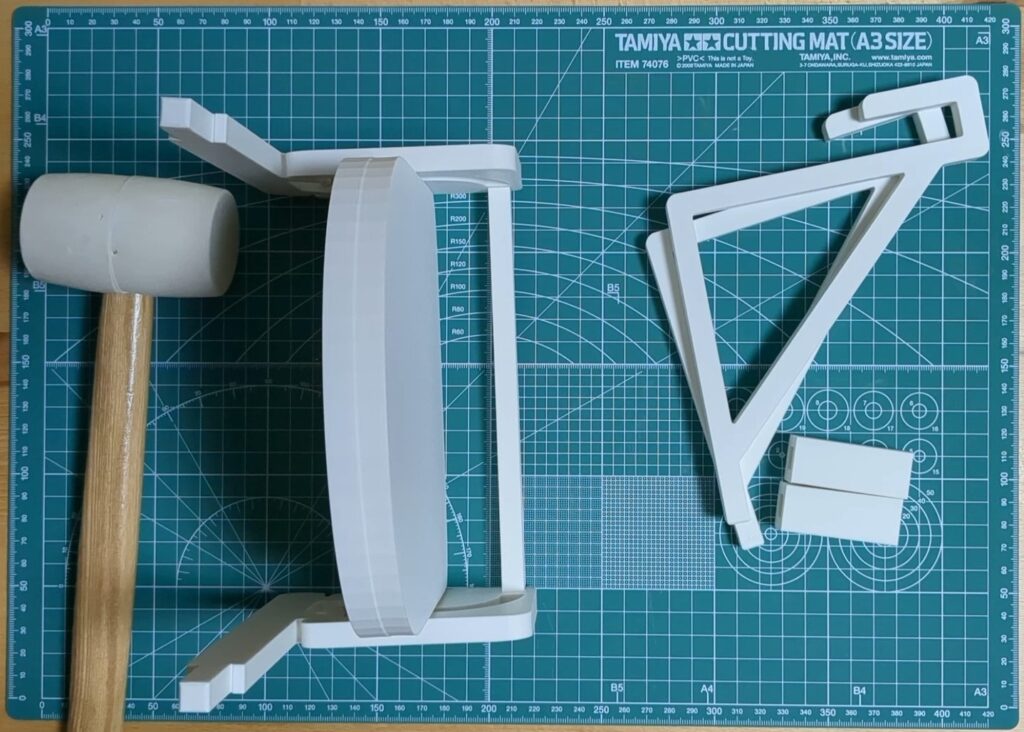

組み立てにはプラスチックハンマーを使用しています。組立手順は以下の動画をご覧ください。
まとめ
本記事では、3Dプリンターで製作した「鏡を浮かせて設置できる台」について紹介しました。使うときだけサッと展開できて、使わないときは折りたためる構造になっています。
鏡を置く用途で紹介しましたが、鏡以外にもアクセサリー類を置いておくのにも使えるかなと考えています。
YouTubeでも解説しているので、是非ご覧ください。
